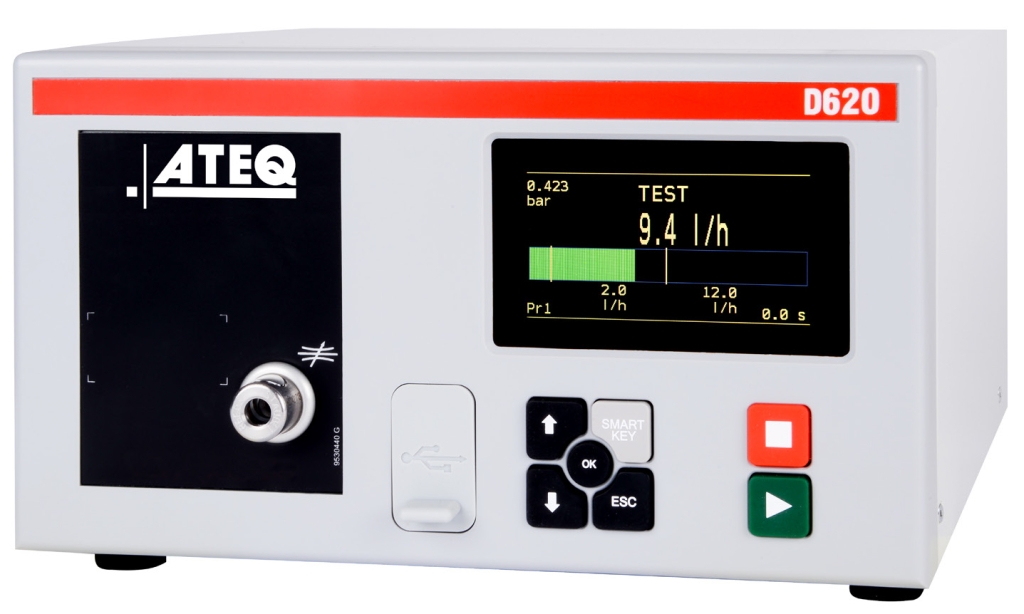

D620 – 快速层流管式流量仪
历经48年的发展,有近500000台泄漏测试仪器,在全球范围有超过5000个用户的工厂中使用。 这是一款多功能泄漏检测仪器: D620。
新的电子模块,新的测量模块,新的接口,新的配件… 全部是为了提高你的质量控制。
紧凑的尺寸、操作的简易,更容易配合制造业的需求,满足各种检测要求。 该仪器采用了ATEQ的新一代层流管流量检测技术。
D620 : 应用领域
汽车、家用电器、医疗、航空、国防、阀体和电子元件、食品和化妆品包装…
D620 : 特点
• 直接或间接测试的流量测量流量
• 连续测试模式
• 测量范围广
• 美国单位和国际单位
• 测量标准或自定义条件
• 在名义压力下重新计算流量
• 测量元件集成一体
• 支持多达128个程序
• 从真空到10bar (1000kpa)的机械或电子调压
• 上网(通过usb)
• 2种语言(英语+其他一种)
• 有校准泄漏的前面板手工校准
• 内部存储器或usb键上的数据储存
使用环境 :
ROHS 标准
通讯方式 :
• RS232: 打印机、调制解调器
• 主USB: USB闪存盘转移(参数,结果.……)
• 从USB:PC监控(WinAteq 300,sesame)
• 现场总线: profibus、devicenet、profinet、ethernet/ip、modbus rtu

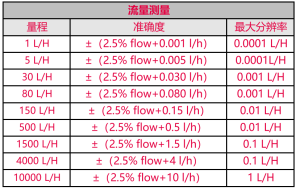

技术规格 :
![D620](https://www.ateq.com.tw/wp-content/uploads/2023/08/D620-300x190.png)
D620 : 技术参数
D620 : 选项
• 9个输入/5个本地输出,兼容5系列仪器
• 6个输入/6个输出,提供24V动电源
• 电子调压阀
• 密封件检测所需的两路气源控制输出
• 自动校准检查
• BYPASS阀(快速旁通)
• 检测结果存储(1百万)
![D620_2020](https://www.ateq.com.tw/wp-content/uploads/2020/12/D620_2020-1024x614.jpg)
D620 : 产品手册
有关 D620 的详细信息,包括功能、规格等。
D620 : 技术
有时,泄漏可被视为 “小流量”,而流量可被视为 “大泄漏”。当您的废品率过高而无法采用其他技术时,就有必要使用层流测试仪。层流发生在压力管道和部件泄漏孔之间。
我们的仪器采用层流元件,压差传感器连接在层流元件上。
每次流动都会在层流元件的入口和出口之间产生压力差,这种变化由压力传感器测量。
当流体(气体)进入设备 1 时,会通过一个校准过的流量管 2,从而导致压力下降。压降由压差传感器 3 测量。被测部件 5 的压力由传感器 4 测量。
![flow_tester_laminar_flow_measurementprinciple](https://www.ateq.com.tw/wp-content/uploads/2021/03/flow_tester_laminar_flow_measurementprinciple.jpg)
