ERD620 – 小型阀门测试仪

历经48年的发展，有近500000台泄漏测试仪器，在全球范围有超过5000个用户的工厂中使用。 ATEQ推出了新一代小型阀门测试仪：ERD620.

新的电子模块，新的测量模块，新的接口，新的配件…全部是为了提高你的质量控制。

应用领域

主要特点

技术规格

选项

产品手册

技术

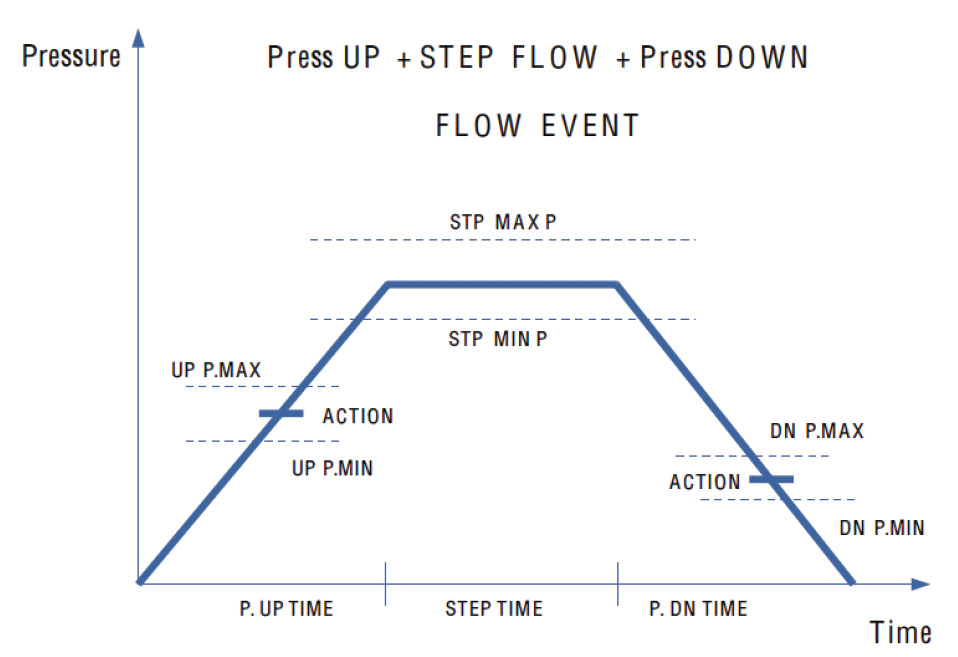

ERD620 : 应用

流量控制
通过流量检测打开阀门、关闭阀门…
泄漏检测
用流量检测仪检测泄漏水平…
控制
压力接触元件

ERD620 : 特点

•直接或间接测试的流量测量
•流量测量范围广
•美国单位和国际单位
•标测量标准或自定义条件
•在名义压力下重新计算流量
•测量元件集成一体
•可支持多达128条程序
•从真空到10bar（1000kpa）的机械或电子调压
•上网(通过usb)
•2种语言（英语+其他一种）
•有校准泄漏的前面板手工校准
•内部存储器或usb键上的数据储存

环境 :
ROHS 标准

通讯方式:

•RS 232：打印机、调制解调器
•主USB: USB闪存盘转移（参数，结果……）
•现场总线：profibus、devicenet、profinet、ethernet/ip、modbus rtu
•从USB:PC监控(WinAteq 300,sesame)

测量范围 :

ERD620 : 技术规格

  • 重量尺寸

    • 重量 : 8 Kg
    • 尺寸 : (WxHxD) 250x150x360 mm

  • 电源要求

    • 24VDC/2A or 100-240 VAC/50W

  • 温度

    • 工作温度 : + 5°C at + 45°C
    • 存放温度 : 0°C at + 60°C

  • 仪器界面

    • 彩色屏幕和简单的操作
    • 直观的菜单操作控制

  • 气源要求

    • 清洁，干燥的压缩空气
    • 空气质量标准（ISO8573-1）

ERD620 : 选项

•9个输入/5个本地输出，兼容5系列仪器
•6个输入/6个输出，提供24V驱动电源
•外部: 靠近测试部分
•密封件检测所需的两路气源控制输出
•检测结果存储（40万）

ERD620 : 产品手册

关于ERD620的详细信息，包括功能、规格等。

ERD620 产品手册 – 中文

ERD620 : 技术

有时，泄漏可被视为 “小流量”，而流量可被视为 “大泄漏”。当您的废品率过高而无法采用其他技术时，就必要使用层流测试仪。层流发生在压力管道和部件泄漏孔之间。
我们的仪器采用层流元件，压差传感器连接在层流元件上。

每次流动都会在层流元件的入口和出口之间产生压力差，这种变化由压力传感器测量。
当流体（气体）进入设备 1 时，会通过一个校准过的流量管 2，从而导致压力下降。压降由压差传感器 3 测量。被测部件 5 的压力由传感器 4 测量。
