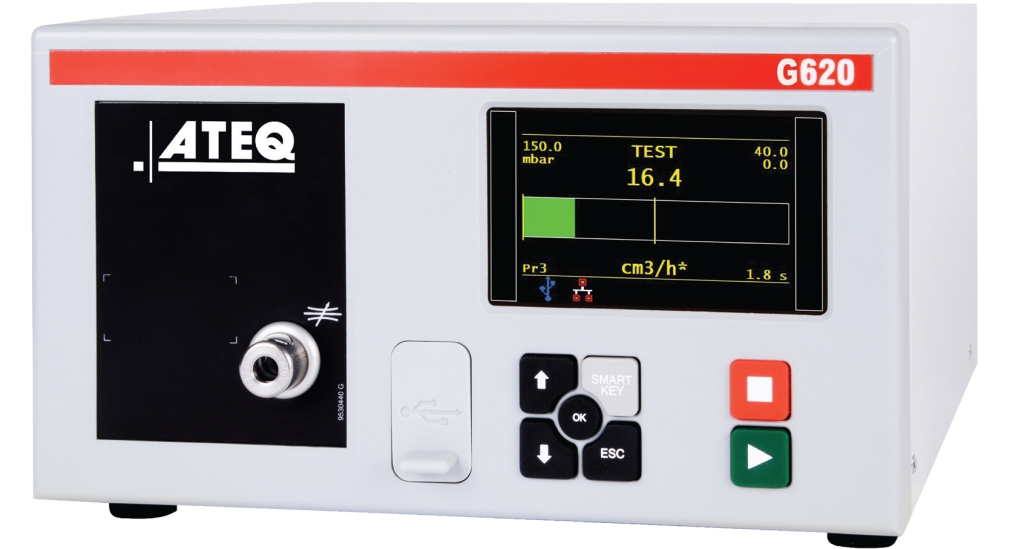

G620 – 紧凑型连续流量检漏仪

毫无疑问，这是市场上一款高性能连续流量测试仪。G620 特别适用于自动或半自动测试仪器，这种G620以高性价比和出色的测量特性在市场中脱颖而出。

应用领域

主要特点

技术规格

选项

产品手册

技术

G620 : 应用

汽车、小批量零件、注塑导轨、过滤器盖、燃气工业、灶具、燃气浮球、锅炉热交换器、水龙头…

G620 : 特点

•层流管式连续流量测量
•2种流量测量范围： 0-100 或 0-1000 cm3.atm/h
•可支持多达128条程序
•自动还原成标准条件下的测量量值
•在线设置（通过USB）
•测试工件的容积
•内部存储器或USB闪存的数据存储
•有校准泄漏的前面板手工校准
•自动启动
•2种语言（英语+另一个）

环境 :
ROHS 标准

通讯方式:

•RS232:打印机,modbus RTU
•从USB:PC监控(WinAteq 300,sesame)
•主USB: USB闪存盘转移（参数，结果……）
•现场总线：profibus, devicenet, Ethernet/IP

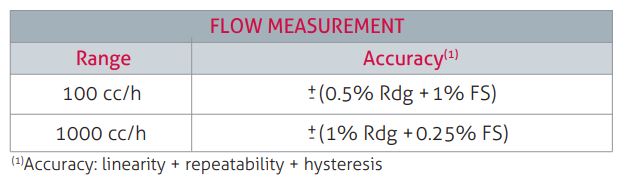

g620-features

G620 : 技术规格

  • 重量尺寸

    • 重量 : 7 Kg
    • 尺寸 : (WxHxD) 250x150x360 mm

  • 电源要求

    • 24 V DC / 1.6 A or 100 – 240 V AC / 50 W

  • 温度

    • 使用温度 : + 5°C at + 45°C
    • 存放温度 : 0°C at + 60°C

  • 仪器界面

    • 导航键
    • 4行真空荧光显示屏
    • 结果指示灯

  • 气源要求

    • 清洁，干燥的压缩空气
    • 空气质量标准（ISO8573-1）

G620 : 选项

•7个输入/5个本地输出
•6 x 24V为了外部连接的程序输出
•双电压模拟输出
•密封件检测所需的两路气源控制输出
•BYPASS阀（快速旁通）
•校准检查使用的快速密封接头

G620 : 产品手册

关于G620的详细信息，包括功能、规格等。

G620 产品手册 – 中文

G620 : 技术

连续流量技术依靠压差传感器和非常精确的层流管来测量泄漏率。
其内部容积可确保泄漏产生的流量在一段时间内保持稳定。

这项技术非常适合燃气行业，可作为生产线上燃气设备的实时泄漏读取器。

当仪器产生泄漏并在屏幕上显示泄漏值时，操作员可以拧紧气体产品的接头，直到达到可接受的泄漏率。

当被测件 6 连接到设备 1 时，内部水箱 2 在测试压力下预充水，然后通过校准的流量管 3，导致压力下降。 压降由压差传感器 4 测量。 被测部件 5 的压力由传感器 5 测量。

1    设备
2    内部水箱
3    校准流量管
4    压差传感器
5    压力传感器
6    被测部件
