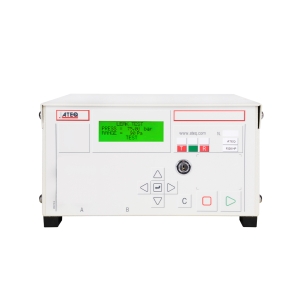

F520 HP – 高壓洩漏測試儀

毫無疑問，這款高壓檢漏儀，測試壓力可低至 100 bar。F520 HP具有全面的標準規格以及全套選配和配件，適用於自動、半自動或手動操作。

F520 HP : 應用

導管、冷凍零件、油散熱器、HP 管和管路、閥門、液壓煞車…

•壓差衰減洩漏測量。可使用正壓或負壓（真空）。
•1個測量範圍(∆P) F.S. : 5000 Pa
•可支援多達32條程式
•2種語言（英文+另一個）,支援中文
•電子調壓 4Mpa
•機械調壓 8Mpa

測試模式:

•ΔP（Pa，0.1Pa）
•ΔP/t (Pa/s, 0.1 Pa/s)
•流量單位 (mm³/s, cm³/s, cm³/min, cm³/h…)
•阻塞測試
•其他，這取決於您的應用程式

通訊方式 :

•RS232:印表機，條碼閱讀器，儲存模組，PC端
•J5：遠端控制
•RS485：與其他 ATEQ 的儀器聯網 C540 – C545 – F580

性能參數 :

•7個輸入/5個本地輸出
•電子調壓閥
•6 x 24 V 可程式輸出，用於外部自動化控制
•雙壓力輸出（檢測壓力）
•Profibus

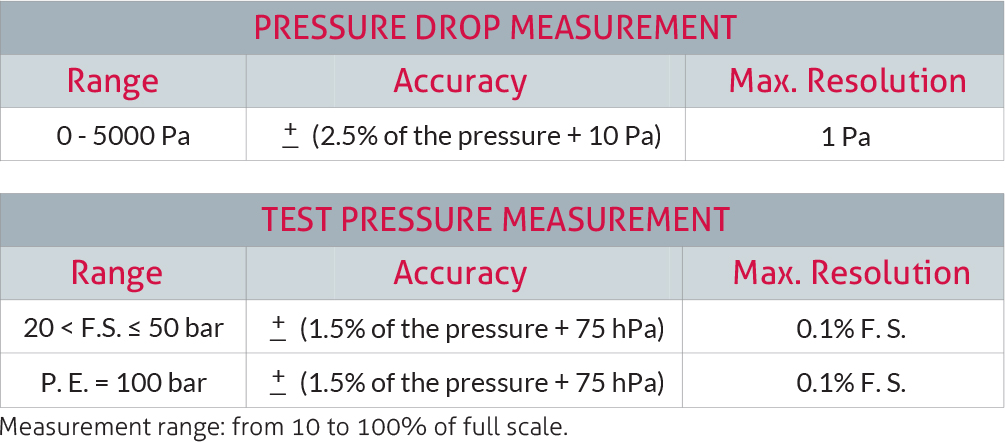

關於F520 HP的詳細信息，包括功能、規格等。

壓差衰減是目前流行的技術，它使用參考體積來測試工件。這有助於補償同時發生在兩個部件上的任何環境壓力或溫度變化。

只有測試部件發生洩漏時，感測器膜片才會發生移動。

這種方法的第二個優點是精度不會隨著測試壓力的增加而降低，因為感測器測量的是兩個迴路之間的壓力差，而傳統的壓力衰減技術測量的是相對於大氣的壓力降。

直接測試原理
給被測件3和參考件5充相同的壓力。壓差感測器4測量被測件3和參考件5之間的壓力變化。在一些應用中，參考件可以由一個蓋子代替。

脫敏試驗
測試壓力施加在被測部件 3 的輸入端，由壓力感測器 2 進行測量。
