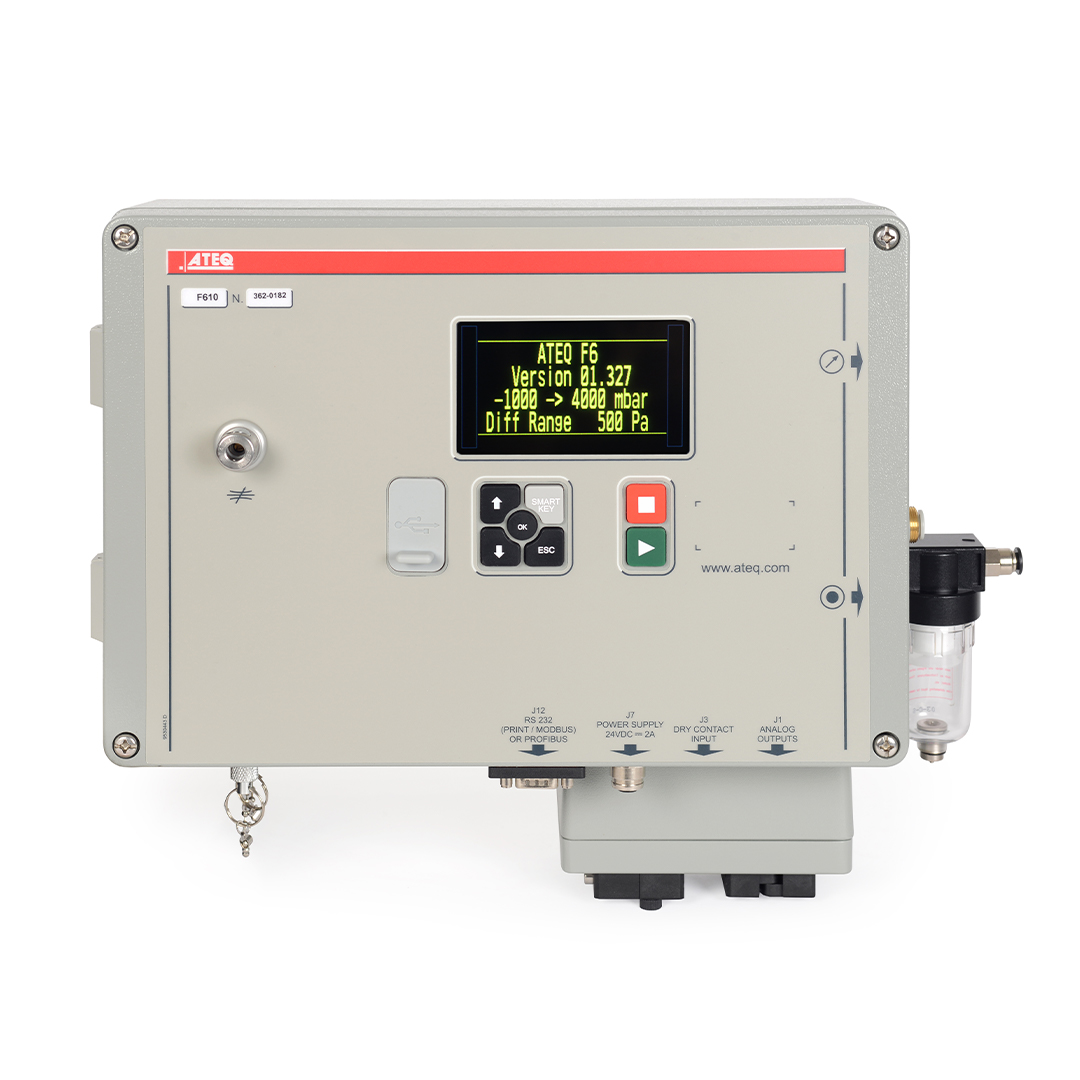

F610 防水泄漏测试仪

1975年至今，有近500000台泄漏测试仪器，在全球范围有超过5000个用户的工厂中使用。在成立近50年之际，ATEQ隆重推出革命性的泄漏测试仪器:F610 .
该仪器特别适用于易受污染的工作场所（粉尘、油污等）。
新的电子模块，新的测量模块，新的接口，新的配件…
全部是 为了提高你的质量控制。

应用

特点

技术规格

选项

产品手册

技术

F610 : 应用

汽车、家用电器、医疗、航空、国防、阀体和电子元件、食品和化妆品包装…

F610 : 特点

•压差衰减泄漏测量。可使用正压或负压（真空）
•泄漏测量的范围大（ΔP）F.S：20pa，50pa，500pa或5000pa
•可支持多达128条程序
•在线设置（通过USB）
•2种语言（英语+另一个)
•仪器面板支持手动快速插接校准漏口
•内部存储器或USB闪存的数据存储

测试模式 :

  • ΔP（pa，0.1pa）
  • ΔP/t (Pa/s, 0.1 Pa/s)
  • 流量单位 (mm³/s, cm³/s, cm³/min, cm³/h…)
  • 阻塞测试
  • 爆破试验
  • 密封零件测试
  • 其他，这取决于您的应用程序

通讯方式 :

  • RS232:打印机,modbus RTU
  • 从USB:PC监控(WinAteq 300,sesame)
  • 主USB: USB闪存盘转移（参数，结果……）
  • 现场总线：profibus, devicenet, Ethernet/IP

性能参数 :

f610-features

使用环境 :
ROHS 标准

F610 : 技术规格

  • 重量尺寸

    • 重量: 10 Kg
    • 尺寸 : (WxHxD) 380 x 287 x 120 mm

  • 电源要求

    • 24 V DC/2A or 100 – 240 V AC/50W

  • 温度

    • 工作温度 : + 5°C ~ + 45°C
    • 存放温度 : 0°C ~ + 60°C

  • 仪器界面

    • 彩色屏幕和简单的操作
    • 智能钥匙：仪器设定授权

  • 气源要求

    • 驱动气源：400~600Kpa
    • 检测压力：高于检测压力1~2bar
    • 清洁、干燥的压缩空气
    • 空气质量标准 (ISO 8573-1)

F610 : 选项

•9个输入/5个本地输出，兼容5系列仪器
•6个输入/6个输出，提供24V驱动电源
•电子调压阀
•双压力输出（检测压力）
•自动校准检查
•密封件检测所需的两路气源控制输出
•检测结果存储（1百万）

F610 : 产品手册

关于F610的详细信息，包括功能、规格等。

F610 产品手册- 中文

F610 : 技术

压差衰减是目前流行的技术，它使用参考体积来测试工件。这有助于补偿同时发生在两个部件上的任何环境压力或温度变化。

只有测试部件发生泄漏时，传感器膜片才会发生移动。

这种方法的第二个优点是精度不会随着测试压力的增加而降低，因为传感器测量的是两个回路之间的压力差，而传统的压力衰减技术测量的是相对于大气的压力降。

直接测试原理
给被测件3和参考件5充相同的压力。压差传感器4测量被测件3和参考件5之间的压力变化。在一些应用中，参考件可以由一个盖子代替。

脱敏试验
测试压力施加在被测部件 3 的输入端，由压力传感器 2 进行测量。
