測試 F620

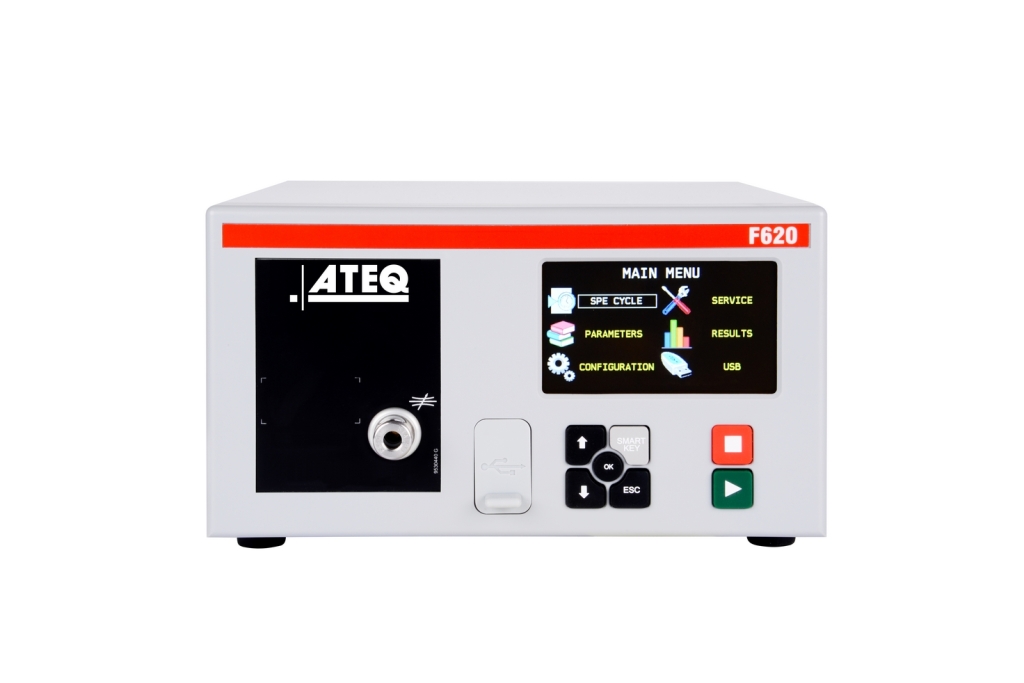

F620 洩漏測試儀

1975年至今，有近50,0000台洩漏測試儀器，在全球範圍有超過5,000個用戶的工廠中使用。 在成立近50年之際，ATEQ隆重推出革命性的洩漏測試儀器:F620 .
新的電子模組，新的測量模組，新的接口，新的配件…
全部是 為了提高你的品質控制。 這台儀器配置了新一代的洩漏偵測方法和技術。

應用

特色

規格

選項

使用手冊

技術相關

F620 : 應用

汽車、家用電器、醫療、航空、國防、閥體和電子元件、食品和化妝品包裝…

F620 : 特色

•壓差衰減洩漏測量。 可使用正壓或負壓（真空）
•洩漏測量的範圍大（ΔP）F.S：20pa，50pa，500pa或5000pa
•可支援多達128個程式
•線上設定（透過USB）
•2種語言（英語+另一個)
•儀器面板支援手動快速插接校準漏口
•內部記憶體或USB快閃記憶體的資料存儲

測試模式 :

  • ΔP（pa，0.1pa）
  • ΔP/t (Pa/s, 0.1 Pa/s)
  • 流量單位 (mm³/s, cm³/s, cm³/min, cm³/h…)
  • 阻塞測試
  • 爆破測試
  • 密封零件測試
  • 其他，這取決於您的應用程式

通訊方式 :

  • RS232:印表機,modbus RTU
  • 從USB:PC監控(WinAteq 300,sesame)
  • 主USB: USB隨身碟轉移（參數，結果……）
  • 匯流排：profibus, devicenet, Ethernet/IP

性能數據 :

f610-features

使用環境:
ROHS 標準

F620 : 规格

  • 重量尺寸

    • 重量: 7 Kg
    • 尺寸 : (WxHxD) 250x150x360 mm

  • 電源要求

    • 24 V DC/2A or 100 – 240 V AC/50W

  • 温度

    • 工作温度 : + 5°C at + 45°C
    • 存放温度 : 0°C at + 60°C

  • 儀器介面

    • 彩色螢幕和圖形化操作

    • 智能鑰匙：儀器設定授權

    • 智能KEY:儀器設定授權

    • 用户的功能

  • 氣源要求

    • 驅動氣源：400~600Kpa
    • 測試壓力：高於檢測所需壓力1~2bar
    • 乾淨、乾燥的壓縮空氣
    • 空氣品質標準 (ISO 8573-1)

F620 : 選項

•9個輸入/5個本地輸出，相容於5系列儀器
•6個輸入/6個輸出，提供24V驅動電源
•電子調壓閥
•雙壓力輸出（檢測壓力）
•自動校準檢查
•密封件檢測所需的兩路氣源控制輸出
•檢測結果儲存（1百萬）

F620 : 使用手冊

關於F620的詳細信息，包括功能、規格等。

F620 操作手册- 繁中

F620 : 技術

壓差衰減是目前流行的技術，它使用參考體積來測試工件。 這有助於補償同時發生在兩個部件上的任何環境壓力或溫度變化。

只有測試部件發生洩漏時，感測器膜片才會發生移動。

這種方法的第二個優點是精度不會隨著測試壓力的增加而降低，因為感測器測量的是兩個迴路之間的壓力差，而傳統的壓力衰減技術測量的是相對於大氣的壓力降 。

直接测试原理
給被測件3和參考件5充相同的壓力。 壓差感測器4測量被測件3和參考件5之間的壓力變化。 在一些應用中，參考件可以由一個蓋子代替。

脱敏測試
測試壓力施加在被測部件 3 的輸入端，由壓力感測器 2 進行測量。
