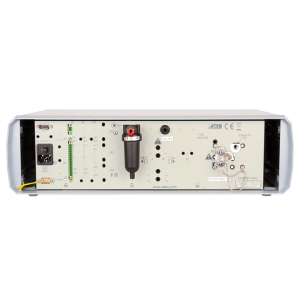

F670 泄漏测试仪器
FOR INDUSTRIAL QUALITY CONTROL

1975年至今,有近500000台泄漏测试仪器,在全球范围超过5000个用户的工厂中使用。在成立近50年之际,ATEQ隆重推出新一代泄漏测试仪: F670
新的电子模块,新的测量模块,新的接口,新的配件…全部是为了提高你的质量控制
这台仪器配置了先进的泄漏检测方法和技术。

F670 : 应用领域

汽车、家用电器、医疗、航空、国防、阀体和电子元件,食品和化妆品包装…

F670 : 主要特点

•压差衰减泄漏测量。可使用正压或负压(真空)。
•泄漏测量的范围大(ΔP)F.S:20pa,50pa,500pa或5000pa
•可支持多达128条程序
•在线设置(通过USB)
•2种语言(英语+另一个)
•仪器面板支持手动快速插接校准漏口
•内部存储器或USB闪存的数据存储

测试模式

  • ΔP(pa,0.1pa)
  • ΔP/t (Pa/s, 0.1 Pa/s)
  • 流量单位 (mm³/s, cm³/s, cm³/min, cm³/h…)
  • 阻塞测试
  • 爆破试验
  • 密封零件测试
  • 其他,这取决于您的应用程序

环境 : ROHS标准

通讯方式

  • RS232:打印机,modbus RTU
  • 从USB:PC监控(WinAteq 300,sesame)
  • 主USB: USB闪存盘转移(参数,结果……)
  • 现场总线:profibus,devicenet, profinet, Ethernet/l,Modbus TCP

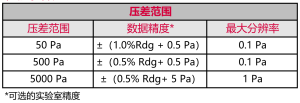

性能参数 :

F670 : 技术规格

  • 重量尺寸

    • 重量: 15Kg
    • 尺寸 : (WxHxD) 537x157x380 mm
  • 电源要求

    • 24VDC/2A or 100-240VAC/50W
  • 温度

    • 工作温度 : + 5°C ~ + 45°C
    • 存放温度: 0°C ~ + 60°C
  • 仪器界面

    • 彩色屏幕和简单的操作
    • 智能钥匙:仪器设定授权
  • 气源要求

    • 驱动气源:400~600Kpa
    • 检测压力:高于检测压力1~2bar
    • 清洁、干燥的压缩空气
    • 空气质量标准 (ISO 8573-1)

F670 : 选项

•9个输入/5个本地输出,兼容5系列仪器
•6个输入/6个输出,提供24V驱动电源
•电子调压阀
•双压力输出(检测压力)
•自动校准检查
•密封件检测所需的两路气源控制输出
•检测结果存储(1百万)

F670 : 产品手册

关于F670的详细信息,包括功能、规格等。

F670 : 技术

压差衰减是目前流行的技术,它使用参考体积来测试工件。这有助于补偿同时发生在两个部件上的任何环境压力或温度变化。

只有测试部件发生泄漏时,传感器膜片才会发生移动。

这种方法的第二个优点是精度不会随着测试压力的增加而降低,因为传感器测量的是两个回路之间的压力差,而传统的压力衰减技术测量的是相对于大气的压力降。

直接测试原理
给被测件3和参考件5充相同的压力。差分传感器4测量被测件3和参考件5之间的压力变化。在一些应用中,参考件可以由一个盖子代替。

脱敏试验
测试压力施加在被测部件 3 的输入端,由压力传感器 2 进行测量。
